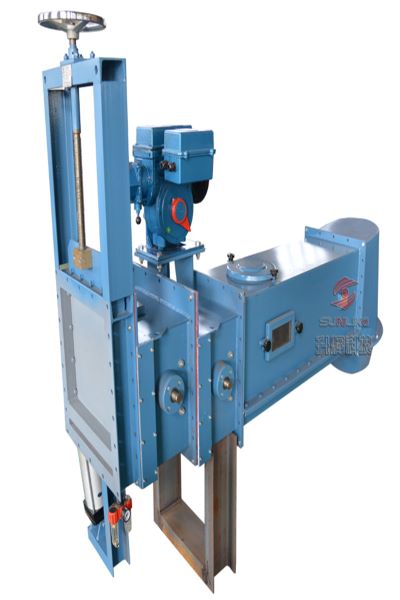

卸料裝置概述：
庫底卸料裝置由庫底螺旋閘門、庫底分料箱、電動（氣動）開關閥、電動流量控制閥及卸料溜子組成，用于水泥生料粉或水泥的庫底卸料。庫底卸料裝置能自動調節卸料流量且均勻，其結構合理，操作維護簡單方便，可設三個卸料口，用戶也可選用庫側卸料裝置。
庫底卸料裝置的密封結構可分為軟性密封和剛性密封兩種形式。軟性密封結構系在閥芯與閥體之間采用羊毛氈壓緊的方式進行密封。剛性密封結構系在卸料的進口端加連接頭。連接頭與閥芯之間安裝鋼制弧形密封件，與閥芯帖合實現剛性密封，其密封間隙可以調整，更適用于動作頻次較高和溫度較高的場合，其密封效果好，使用壽命長。

卸料裝置技術參數表：

規格 名稱		B250	B315	B400
軟 性 密 封	流量m3/h	130	160	220
	使用溫度℃	＜100	＜100	＜100
	zui大流通面積m2	0.0148	0.025	0.0425
	zui小中心距mm	1180	1230	1410
	zui小高度H（a=6°）mm	830	830	1025
剛性 密 封	流量m3/h	120	160	220
	使用溫度℃	＜150	＜150	＜150
	zui大流通面積m2	0.0148	0.025	0.0425
	zui小中心距mm	1350	1410	1410
	zui小高度H（a=6°）mm	830	830	1025
開關閥	氣缸	QGBII100×200－MP2		QGBII100×200－MP2
	電磁閥	KD25－8,　220V
	電動推桿	DT100－20		DT300－200
流量閥	電動執行器	DKJ－310/AS－25		DKJ－410/BS－60

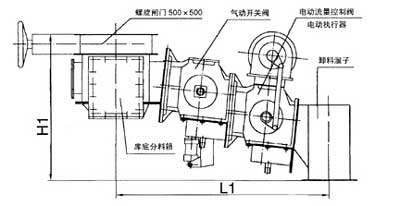

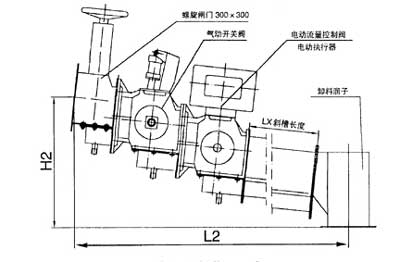

 外形尺寸：
